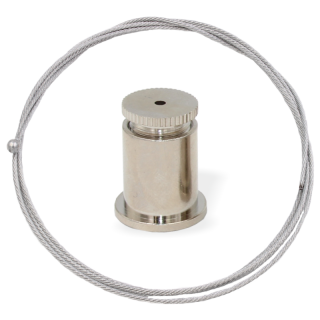

Abhängeset ohne Drahtseilhalter / Gripper für höhere Lasten bestehend aus Deckenbefestigung und Drahtseil.
Der Drahtseilhalter / Gripper kann entsprechend der Anwendung seperat ausgewählt werden.
Details
| Typ: |
Set ohne Drahtseilhalter / Gripper |
| Farbe: |
Silber |
| Länge: |
5000 mm |
| Ø Drahtseil: |
1,8 mm |
| max. Arbeitslast: |
siehe unten |
Alle Maße unterliegen den Allgemeintoleranzen.
Handhabung
Die Deckenbefestigung wird durch das Innengewinde auf der Oberseite an dem Abhängepunkt fixiert. Entweder mit Dübel und Schraube oder Eindrehen in ein M6 Gewindebolzen. Die Decke oder der Träger muss dafür geeignet sein und die Last auch tragen können. An die Deckenbefestigung wird das Drahtseil eingeführt und am Drahtseil wird der Drahtseilhalter / Gripper wird befestigt.
Arbeitslast
Die angegebenen Werte gelten nur in Kombination mit unseren Drahtseilhalter / Gripper und bei ordnungsgemäßer Befestigung. Die Bruchlast des Seils ist 5mal höher als die Arbeitslast.
| Ø0,8 mm: |
7 kg |
| Ø1,0 mm: |
9 kg |
| Ø1,2 mm: |
12 kg |
| Ø1,5 mm: |
20 kg |
| Ø1,8 mm: |
25 kg |
| Ø2,0 mm: |
30 kg |
| Ø3,0 mm: |
50 kg |
Anwendungsbereiche
Werbetechnik, Beleuchtung, Akustiktechnik, Messebau, Ladenbau, Modellbau
