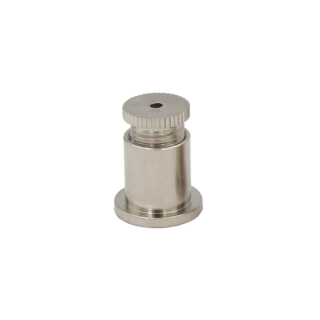

Befestigungsset bestehend aus Deckenbefestiger und Kappe. Beide mit M10x1 Gewinde.
Details
| Material: |
Messing |
| Oberfläche: |
vernickelt |
| Durchmesser: |
12 mm |
| max. Durchmesser: |
16 mm |
| Gesamthöhe montiert: |
17mm |
| Gewinde am Bundloch: |
M6 |
| Gewinde: |
M10x1 |
| Ø Drahtseil (empfohlen): |
bis Ø 1,8 mm |
| max. Arbeitslast: |
siehe unten |
Alle Maße unterliegen den Allgemeintoleranzen.
Handhabung
Der Deckenbefestiger wird durch das Innengewinde auf der Oberseite an dem Abhängepunkt fixiert. Entweder mit Dübel und Schraube oder Eindrehen in ein M6 Gewindebolzen. Die Decke oder der Träger muss dafür geeignet sein und die Last auch tragen können. Der Drahtseilhalter / Gripper wird in den Deckenbefestiger eingeschraubt und das Drahtseil wird dann daran befestigt. Das überstehende Drahtseilende wird dann durch den Schlitz geführt.
Arbeitslast
Die angegebenen Werte gelten nur in Kombination mit unseren Drahtseilhalter / Gripper und bei ordnungsgemäßer Befestigung. Die Bruchlast des Seils ist 5mal höher als die Arbeitslast.
| Ø0,8 mm: |
7 kg |
| Ø1,0 mm: |
9 kg |
| Ø1,2 mm: |
12 kg |
| Ø1,5 mm: |
20 kg |
| Ø1,8 mm: |
25 kg |
| Ø2,0 mm: |
30 kg |
| Ø3,0 mm: |
50 kg |
Anwendungsbereiche
Werbetechnik, Beleuchtung, Akustiktechnik, Messebau, Ladenbau, Modellbau
